端末部品規格表

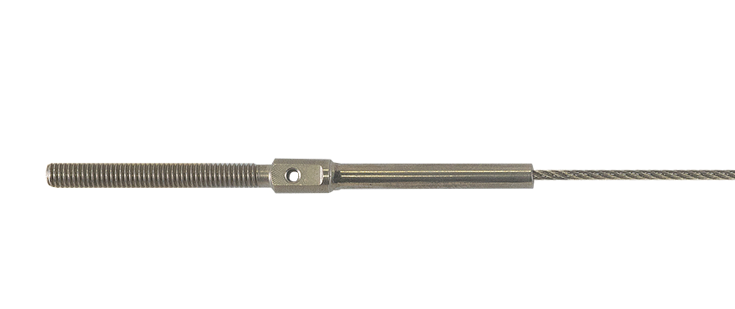

スレッドターミナル（製品番号：MS21259）

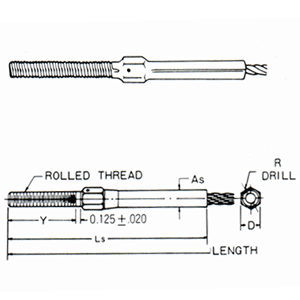

規格表
| No. | 使用ロープ径 | ネジ | D | R | Y | As | Ls |
|---|---|---|---|---|---|---|---|
| (ユニファイ) | (径) | +0.12 /-0 |
+1.6 /-0 |
(径) | (参考値) | ||
| 2 | 1/16（φ1.59） | 6-40 | 4.8 | 1.60 | 26.5 | 3.5 | 67.3 |
| 3 | 3/32（φ2.38） | 10-32 | 6.4 | 1.60 | 30.6 | 4.8 | 76.1 |
| 4 | 1/8（φ3.18） | 1/4-28 | 8.0 | 1.60 | 35.0 | 5.6 | 91.2 |
| 5 | 5/32（φ4.0） | 1/4-28 | 8.0 | 1.60 | 35.0 | 6.4 | 100.8 |
| 6 | 3/16（φ4.76） | 5/14-24 | 9.5 | 2.49 | 37.0 | 8.0 | 105.9 |
| 7 | 7/32（φ5.56） | 3/8-24 | 11.1 | 2.49 | 41.3 | 9.5 | 122.2 |
| 8 | 1/4（φ6.35） | 3/8-24 | 12.7 | 2.49 | 44.5 | 11.1 | 133.1 |
| 9 | 9/32（φ7.14） | 7/16-20 | 15.9 | 2.49 | 47.6 | 12.7 | 146.1 |
| 10 | 5/16（φ8.0） | 1/2-20 | 17.5 | 2.49 | 50.8 | 14.3 | 159.3 |
| 12 | 3/8（φ9.53） | 9/16-18 | 19.1 | 24.9 | 57.2 | 15.9 | 179.6 |
単位：mm / 材質：ステンレス
MIL規格
※上記はカシメ加工後のサイズです。
※輸入品につき、価格が変動いたします。ご了承ください。
※部品単体での販売はしておりません。
その他様々な部品取り扱いございますので、お問い合わせください。
